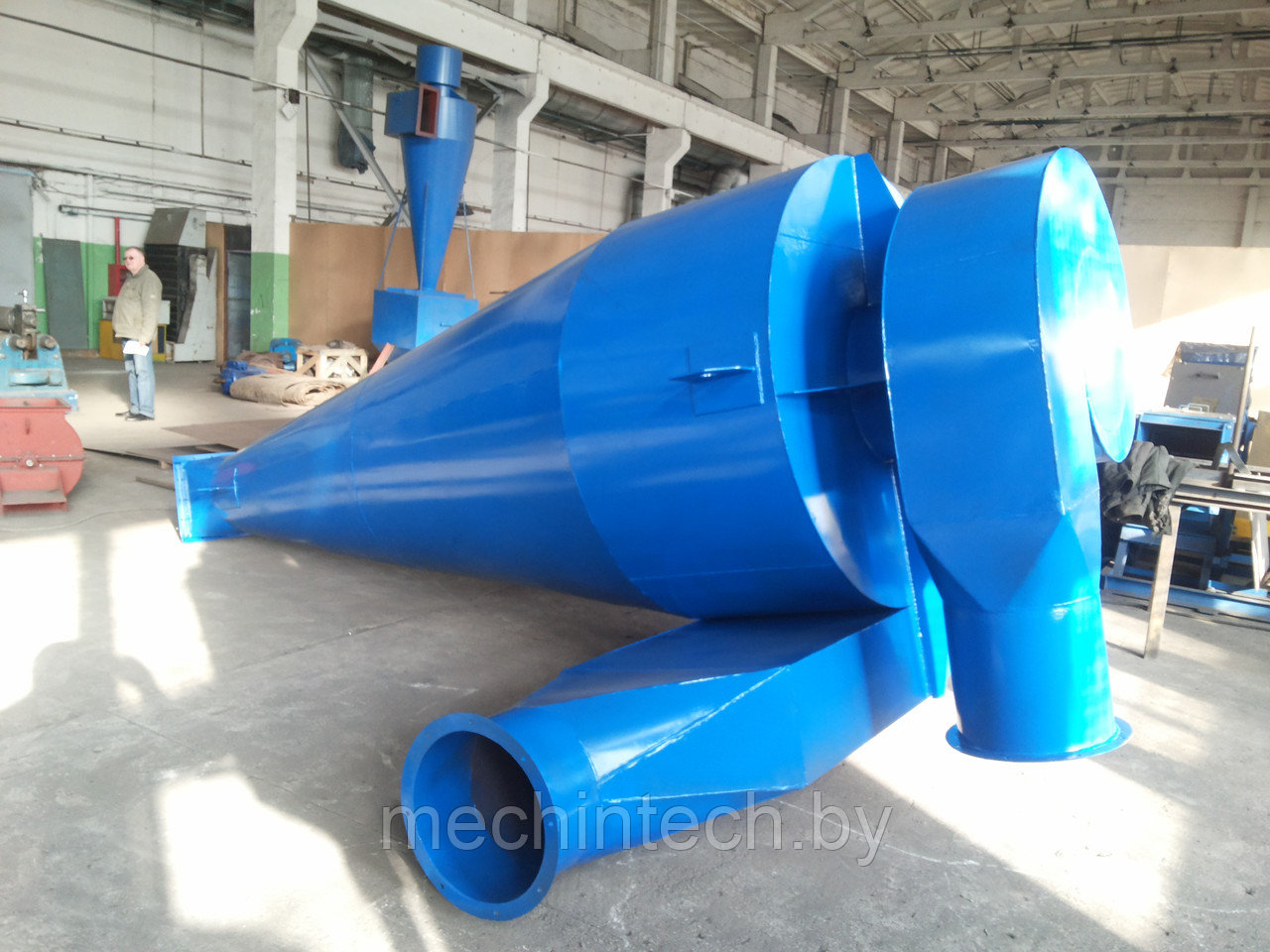

Циклоны СК-ЦН-34, СК-ЦН-34М и СК-ЦН-40

Циклоны СК-ЦН-34

Предназначены для очистки сажегазовых и сажевоздушных смесей от твёрдых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (технического углерода) производства.

Системы очистки газового теплоносителя после распылительных сушилок дрожжевого производства гидролизных предприятий.

Техническая характеристика циклонов типа СК-ЦН-34:

- допустимая запылённость газа – до 1000 г/м³;

- температура очищаемого газа – до 250⁰С;

- рекомендуемая скорость очищаемого газа на входе в циклон – 10-17 м/с;

- давление – до 1700 Па;

- коэффициент гидравлическогосопротивления (на входе) – 22,6;

- степень очистки (пыль d=10 мкм, плотностью 2,7 г/см³) – до 97%.

Степень очистки циклонов типа СК-ЦН-34М достигает до 98%, но в тоже время и больший коэффициент сопротивления из конических циклонов с улиточным завихрителем. Циклон разработан для использования в установках каталитического крекинга нефтепродуктов, дегидрирования бутана, а также для технического углерода. Также используется для улавливания абразивной или слипаемой пыли.

Циклоны типа СК-ЦН-40 конструктивно отличаются от других спирально-конических циклонов за счёт удлинённой цилиндрической части корпуса и увеличенным размером выхлопной трубы. Эффективен при очистке газов от мелкой и средне-дисперсной пыли, наименьшее из спирально-конических циклонов гидравлическое сопротивление.
