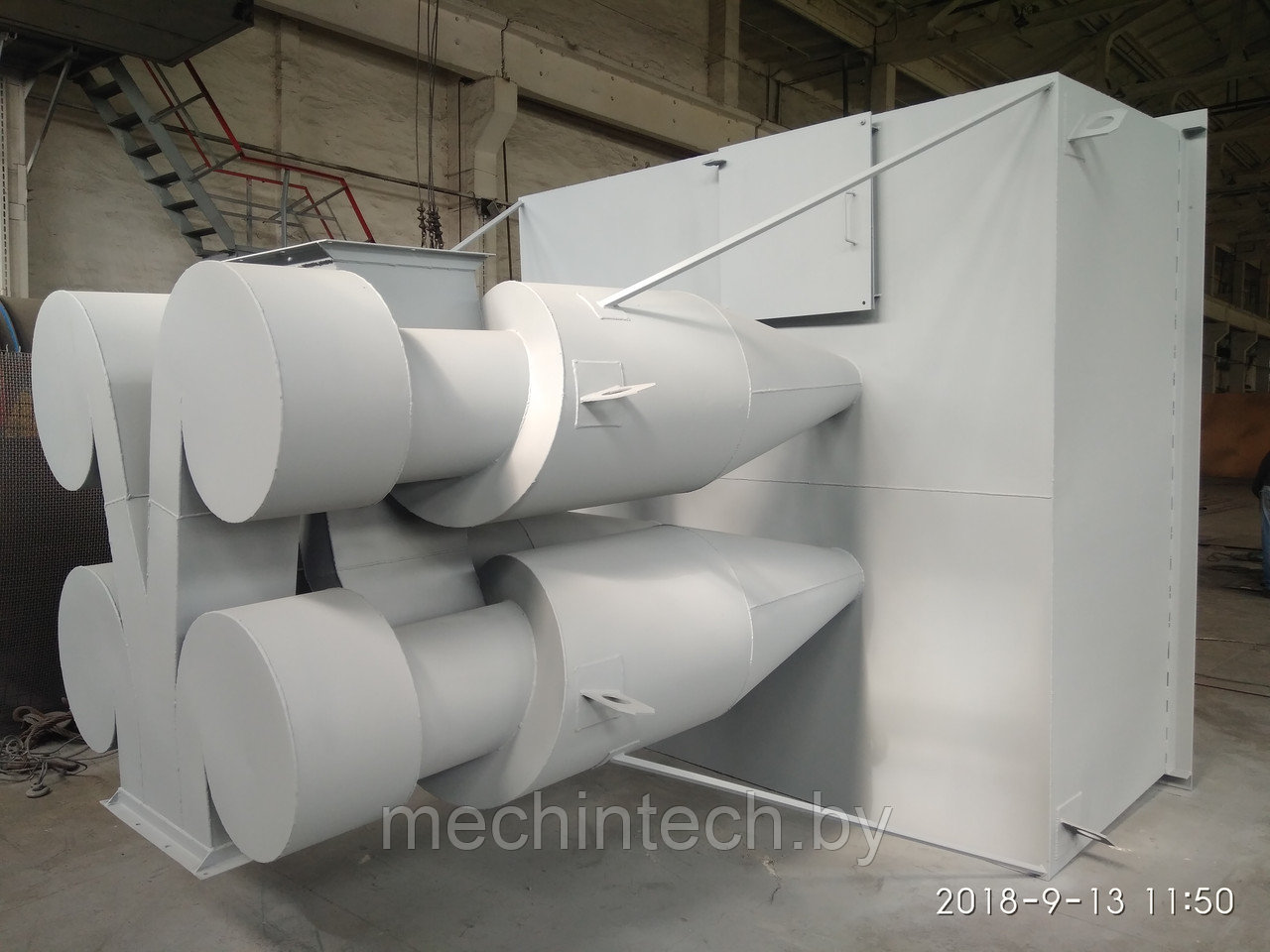

Циклоны ЦН-15

Циклоны ЦН-15 являются наиболее универсальными и распространёнными аппаратами газоочистки, широко применяемыми для отделения пыли от газов и воздуха(в том числе и аспирационного) в самых различных отраслях промышленности; в чёрной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике, деревообработке. Циклоны ЦН-15 применяются при следующих технологических процессах: сушка, обжиг, агломерация, сжигании топлива и т.д.

Применение циклонов типа ЦН-15 недопустимо в условиях токсичных или взрывоопасных сред; их также не рекомендуется использовать для улавливания сильно слипающихся пылей.

При небольших капитальных затратах и эксплуатационных расходах циклоны обеспечивают очистку газов эффективностью 85-98% от частиц пыли размером более 10 мкм. Циклоны рекомендуется использовать перед высокоэффективными аппаратами газоочистки(фильтры, электрофильтры). В ряде случаев достигаемая эффективность циклонов оказывается достаточной для выброса газов или воздуха в атмосферу.

В обычных условиях оптимальной скоростью воздуха в цилиндрической части бункера является 4 м/сек, скорость 2,5 м/сек рекомендуется принимать при работе с абразивной пылью.

условное обозначение типоразмера одиночного и группового циклона:

ЦН ― циклон конструкции НИИОгаза

15 ― угол наклона входного патрубка относительно горизонтали(град.)

П, Л ― "правое" ("левое") вращение газа в улитке

число после тире ― внутренний диаметр цилиндрической части циклона (мм.)

следующая цифра ― количество циклонов в группе

У ― с камерой очищенного газа в виде "улитки"

С ― с камерой очищенного газа в виде сборника

П ― пирамидальный бункер

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЦИКЛОНОВ ТИПА ЦН-15

допустимая запылённость газа, г/м3 -

для слабослипающихся пылей ...................................не более 1200

для среднеслипающихся пылей...................................................250

температура очищаемого газа, 0С.................................не более 400

максимальное давление (разряжение), кгс/м3............................500

коэффициент гидравлического сопротивления:

для одиночных циклонов............................................................147

для групповых циклонов:

с "улиткой"....................................................................................175

со сборником................................................................................182

ЭКСПЛУАТАЦИЯ ЦИКЛОНОВ НИИОГАЗ ЦН-15

Для надёжной работы циклонных аппаратов температура газов должна быть выше точки росы на 20-250С при негигроскопичной пыли и газах с большой влажностью.

При выборе допускаемой запылённости газов рекомендуется учитывать склонность прилипания пыли к стенкам циклона, зависящую от физико-химических свойств, дисперстного состава пыли, влажности газов, материала и состояния поверхности стенок. В качестве общего правила следует иметь в виду, что, чем тоньше пыль, чем легче она прилипает. Пыль у которой 60-70% частиц имеют диаметр меньше 10 мкм, ведут себя, как липкие, хотя та же пыль крупнее 10 мкм обладает хорошей сыпучестью.

Для обеспечения надёжной работы циклонов при работе очистке газов от среднеслипающихся пылей допустимая запылённость газов должна быт уменьшена в 4 раза, а для сильно слипающихся в 8-10 раз.

Длительная надёжная работа циклонов ЦН-15 в значительной степени зависит от интенсивности абразивного износа. При улавливании крупной абразивной пыли, концентрацию её надо снизить в 2-3 раза против допустимой с помощью предварительной очистки газов в пылеотстойниках, разгрузителях и других простейших пылеуловителях.

Уменьшению степени абразивного износа также способствует снижение скоростей газового потока на входе в циклон, хотя и будет иметь место и некоторое уменьшение эффективности очистки.

На эффективность работы ЦН-15 существенное влияние оказывает режим работы аппарата. Для обеспечения наиболее высоких показателей очистки газов режим работы ЦН должен быть стабильным. Изменение в расходе газов не должно превышать 10-12%.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15

Типоразмеры Производительность, м3/ч Диаметр, мм Высота, мм Масса, кг
при w=2,5 м/с при w=4,0 м/с
без улитки
ЦН-15-300 828 954 300 1 368 24
ЦН-15-400 1 450 1 691 400 1 824 42
ЦН-15-450 1 835 2 141 450 2 052 53
ЦН-15-500 2 270 2 645 500 2 280 65
ЦН-15-550 2 740 3 200 550 2 507 78
ЦН-15-600 3 262 3 810 600 2 736 93
ЦН-15-650 3 825 4 460 650 2 963 109
ЦН-15-700 4 400 5 180 700 3 192 126
ЦН-15-750 5 100 5 950 750 3 419 145
ЦН-15-800 5 800 6 740 800 3 649 246
ЦН-15-900 5 700 9 200 900 4 105 311
ЦН-15-1000 7 100 11 300 1 000 4 561 382
ЦН-15-1200 10 200 16 200 1 200 5 473 549
ЦН-15-1400 13 900 22 200 1 400 6 385 746
с улиткой и пирамидальным бункером
ЦН-15-300-1УП 828 954 300 2 460 113
ЦН-15-400-1УП 1 450 1 691 400 2 958 135
ЦН-15-450-1УП 1 835 2 141 450 3 294 163
ЦН-15-500-1УП 2 270 2 645 500 3 543 178
ЦН-15-550-1УП 2 740 3 200 550 3 834 226
ЦН-15-600-1УП 3 262 3 810 600 4 084 244
ЦН-15-650-1УП 3 825 4 460 650 4 418 281
ЦН-15-700-1УП 4 400 5 180 700 4 668 302
ЦН-15-750-1УП 5 100 5 950 750 5 003 344
ЦН-15-800-1УП 5 800 6 740 800 5 209 506
ЦН-15-900-1УП 5 700 9 200 900 5 793 611
ЦН-15-1000-1УП 7 100 11 300 1 000 6 291 699
ЦН-15-1200-1УП 10 200 16 200 1 200 7 374 930
ЦН-15-1400-1УП 13 900 22 200 1 400 8 543 1 230
с уликой (воздухосборником) и пирамидальным бункером
ЦН-15-300-2УП (2СП) 1 656 1 908 300 2308 (2836) 157 (160,5)
ЦН-15-400-2УП (2СП) 2 900 3 382 400 3174 (3471) 210 (214)
ЦН-15-500-2УП (2СП) 4 540 5 290 500 3846 (4176) 293,5 (297,5)
ЦН-15-550-2УП (2СП) 5 480 6 400 550 4137 (4481) 362,5 (366)
ЦН-15-600-2УП (2СП) 6 528 7 620 600 4473 (4831) 410 (413,5)
ЦН-15-650-2УП (2СП) 7 650 8 920 650 4808 (5178) 470,5 (473,5)
ЦН-15-700-2УП (2СП) 8 800 10 360 700 5144 (5528) 524,5 (528)
ЦН-15-750-2УП (2СП) 10 200 11 900 750 5479 (5877) 594 (595,5)
ЦН-15-800-2УП (2СП) 11 600 13 500 800 5771 (6183) 915 (916,5)
ЦН-15-900-2УП (2СП) 11 400 18 300 900 6442 (6881) 1123,5 (1122)
с уликой (воздухосборником) и пирамидальным бункером
ЦН-15-400-4УП (4СП) 5 800 6 764 400 3318 (3687) 378,5 (374,5)
ЦН-15-450-4УП (4СП) 7 340 8 564 450 3676 (4067) 461 (454,5)
ЦН-15-500-4УП (4СП) 9 080 10 580 500 4034 (4452) 552 (542)
ЦН-15-550-4УП (4СП) 10 960 12 800 550 4348 (4788) 672,5 (659)
ЦН-15-600-4УП (4СП) 13 048 15 240 600 4707 (5169) 782 (765)
ЦН-15-650-4УП (4СП) 15 300 17 840 650 5065 (5549) 900 (878)
ЦН-15-700-4УП (4СП) 17 600 20 720 700 5424 (5930) 1026 (1000)
ЦН-15-750-4УП (4СП) 20 400 23 800 750 5781 (6309) 1161 (1130)
ЦН-15-800-4УП (4СП) 23 200 27 040 800 6098 (6829) 1836 (1781)
ЦН-15-900-4УП (4СП) 22 860 36 580 900 6814 (7410) 2283 (2209)
с уликой (воздухосборником) и пирамидальным бункером
ЦН-15-500-6УП (6СП) 13 620 15 870 500 4260 (4689) 878 (851)
ЦН-15-550-6УП (6СП) 16 440 19 200 550 4596 (5049) 1074 (1038)
ЦН-15-600-6УП (6СП) 19 572 22 860 600 4978 (5454) 1250 (1204)
ЦН-15-650-6УП (6СП) 22 950 26 760 650 5357 (5857) 1437 (1382)
ЦН-15-700-6УП (6СП) 26 400 31 080 700 5739 (6262) 1638 (1573)
ЦН-15-750-6УП (6СП) 30 600 35 700 750 6119 (6664) 1852 (1776)
ЦН-15-800-6УП (6СП) 34 800 40 560 800 6457 (7026) 2909 (2773)
ЦН-15-900-6УП (6СП) 34 290 54 860 900 7219 (7835) 3616 (3444)
с уликой (воздухосборником) и пирамидальным бункером
ЦН-15-500-8УП (8СП) 18 160 21 160 500 4595 (5358) 1270 (1237)
ЦН-15-750-8УП (8СП) 40 800 47 600 750 6706 (7748) 2608 (2520)
ЦН-15-800-8УП (8СП) 46 400 54 080 800 7132 (8234) 4099 (3951)



Характеристики
Основные
Производитель   Собственное производство
Страна производитель Беларусь
Гарантийный срок   12 (мес)
