Стокерный склад «Живое дно»

Стокерный склад «Живое дно»

Устройство механизированного (стокерного) склада сырья с подвижным полом предназначено для приема сырья, его накопления и дозированной подачи. Модуль подвижного пола состоит из стокеров, направляющих, заделки, привода и гидроцилиндров. Стокер представляет собой сварную металлическую конструкцию, корпусом которой является профильная труба, к которой приварены лопатки, имеющие клиновидную форму.

В состав направляющей входит подошва (лист толщиной 20 мм) и сварная п-образная скоба, которая крепится на подошве посредством болтового соединения.

Конструкция заделки представляет собой сваренные в квадрат швеллера, в который вварены втулки. Эти втулки являются направляющими для осей крепления гидроцилиндров.

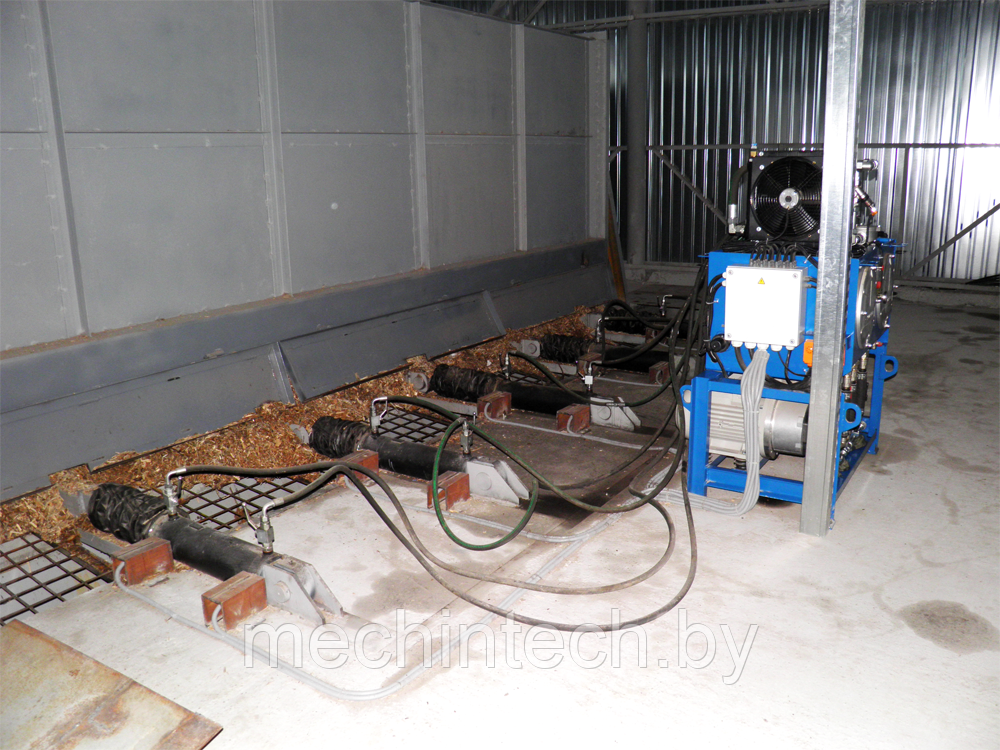

Приводом служит гидростанция, которая включает в себя металлический бак с перегородкой, насос погружного или непогружного исполнения. На баке установлена гидроаппаратура модульного исполнения. В гидростанцию так же входит комплект соединительных шлангов и фитингов.

Станция приводит в действие гидроцилиндры. Гидроцилиндры шарнирно соединены одним концом со стокерами, а другим концом с заделкой. Стокера в свою очередь движутся по направляющим, которые крепятся анкерными болтами к фундаменту. При поступательном движении острые края стокеров заходят под сырье, при обратном движении тупые стороны крыльев двигают сырье в обратном направлении ― в сторону транспортера. Заделки закрепляются в специальных стаканах в фундаменте.

Преимущества оборудования механизированного склада сырья с подвижным полом:
1. Высокое качество комплектующих гидростанции.
2. Высокая точность геометрии стокеров, полное отсутствие кривизны, вызываемой напряжениями сварочных швов – результат специально разработанной технологии.
3. Бак гидростанции большой емкости.

Стандартный комплект поставки:

1. Подвижные стокеры.

2. Опорная рама с неподвижными лопатками.

3. Гидравлическая станция в сборе.

4. Гидравлические цилиндры.

5. Соединительные шланги высокого давления .

6. Комплект арматуры.

7. Комплект концевых выключателей.
