Металлические опоры трубопроводов

Металлические опоры трубопроводов

Опоры для труб – важная часть трубопровода, именно на опоры приходится основная нагрузка от трубопровода, которая затем передается на несущие конструкции или грунт. Опоры для труб необходимы для закрепления и удержания трубопровода в нужном положении. Кроме того, опоры для труб не дают трубам в трубопроводе деформироваться под виляние температуры. Так же опоры для труб берут на себя вибрации труб, если таковые бывают при транспортировке веществ через трубопровод. То, насколько надежна система трубопровода, во многом зависит именно от того, насколько правильно и прочно установлены опоры для труб.

Опоры для труб различаются по типам и предназначению. Опоры для труб используют для фиксации трубопровода в различных областях, например, в трубопроводе промышленных предприятий или в жилищно-коммунальных хозяйствах, в арматуре атомных ― и теплоэлектростанций, газопроводов и нефтепроводов.

По типам конструкции опоры для труб классифицируются на несколько видов:

• бескорпусные опоры для труб по своей сути являются хомутами. Хомуты могут жестко притягиваться к трубам, и, в этом случае, такой тип опоры относится к неподвижным опорам.  Или же хомут может не притягиваться плотно к трубе, и труба может свободно скользить под ним. В этом случае такой вид опоры относится к скользящему типу опор;
• приварные корпусные опоры для труб – самые простые в изготовлении, а потому самые недорогие опоры для труб. Изготавливается из стали, конструкция может быть разной – от простой коробки с углублением под трубу до сложной конструкции с выемками и гнутыми элементами, выполненными под специальный заказ конкретного трубопровода. Корпусные приварные опоры крепятся к трубопроводу методом сварки;

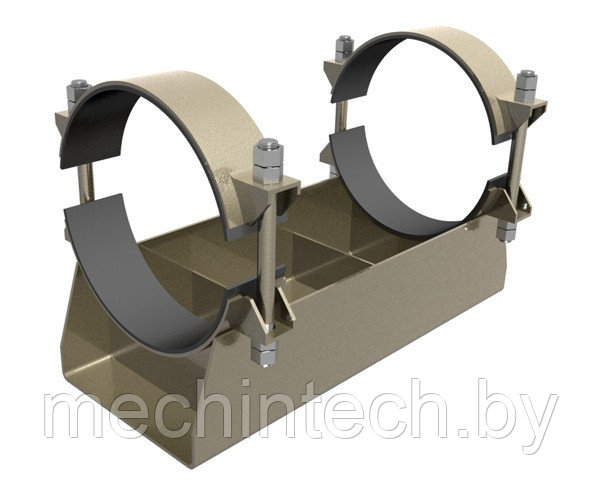

• хомутовые корпусные опоры бывают с плоским хомутом или с круглым хомутом. Хомутовые опоры для труб с круглым хомутом применяются только для крепежа стальных труб. Опоры с круглым хомутом используются и для стальных, и для труб ППУ;
• опоры крутоизогнутых отводов устанавливают в том месте, где есть изгиб трубопровода, причем существует две формы таких опор. Одна рассчитана на сварные отводы, вторая на гнутые;
• щитовые опоры и опоры для крепления вертикальных трубопроводов применяют при прокладке вертикальных трубопроводов. Этот тип опор обычно крепят к балкам или перекрытиям. Щитовые опоры применяются в тех местах, где необходимо провести трубопровод сквозь стену;
• подвески крепят трубы к потолочным балкам, при этом высота их может регулироваться;
• пружинные блоки – служат для амортизации нагрузок на трубопровод, и часто  является дополнительной деталью к другим типам опор.

Все виды опор бываю как подвижными, так и неподвижными (скользящими).

Опора неподвижная для труб

Опора для труб неподвижного типа – это устройство, выполняющее функции по удержанию от сдвигов трубопровода в продольном или поперечном направлении. Наиболее надёжную фиксацию для труб, исключающую их перемещение, обеспечивают опоры неподвижного типа. Неподвижная опора для труб жестко фиксирует трубопровод, не позволяя ему двигаться. Неподвижные опоры применяются при проведении наземного или подземного трубопровода.
Процесс монтажа неподвижных опор трубопроводов включает в себя крепкую фиксацию железобетонными каркасами. Так происходит закрепление трубопровода в нескольких точках и его деление на отдельные участки, имеющие различную протяженность, которая зависит от особенностей компенсаторов между неподвижными опорами.

При надземной и подземной прокладке трубопроводов используется опора неподвижная для труб. Для бесканальной подземной прокладки трубопроводов применяют опоры, в которых надёжная гидроизоляция обеспечена полиэтиленовой оболочкой. Прокладывая надземные трубопроводные системы, используют опоры с гидроизоляцией из оцинкованной оболочки. Неподвижная опора состоит из следующих элементов: труба из стали, лист стали горячекатаный, пенополиуретан, термолента и оцинкованная оболочка, центратор и полиэтиленовая оболочка.

Для неподвижных опор используются самые прочные типы стали.
Горячекатаный лист стали по качеству делится на три типа: обыкновенное качество, низколегированный и конструкционный качественный. По качеству отделки лист горячекатаный бывает обычной отделки и повышенной.
Центратор – это приспособления для облегчения центрирования торцов труб перед их стыковкой. Существует два основных вида центраторов: наружные и внутренние.

Наружные центраторы центруют трубу с наружной стороны. Они делятся на звенные, эксцентриковые и центраторы с гидродомкратом. Звенные (или винтовые) центраторы изготавливаются из морозостойкой стали. Они представляют собой цепь связанных между собой звеньев, которые с помощью вращения упорного винта могут центровать трубы с диаметром от 57мм до 2,224м. Эксцентриковые центраторы удобны тем, что они могут отцентровать трубы различного диаметра. Центраторы с гидродомкратом применяют для центровки тяжелых или деформированных труб, они могут применить большое усилие на трубу – до 12тн. Преимущество внутренних центраторов в том, что их использование предполагает длительную сварку труб изнутри, что обеспечивает повышенное качество швов. Однако внутренние центраторы очень массивны, для их транспортировки необходимо использовать специальную технику.

Опоры неподвижные используются в производстве газопроводов и нефтепроводов, технологических трубопроводов промышленных предприятий, систем атомных и тепловых станций и т.п. Неподвижны опоры широко используются в северных регионах, где температура колеблется в довольно широком диапазоне, а это может повлиять на срок службы труб.

Компания ООО "МехИнТех" предлагает качественные неподвижные опоры различной конфигурации, типа, диаметра и длины для различных нужд.

Опора скользящая для труб

Довольно широкое применение при наземной прокладке трубопроводов, имеет опора скользящая для труб. Главная задача подвижных (скользящих) опор – защитить трубопровод от стирания и обеспечить допустимое движение труб как по горизонтальной, так и по вертикальной направляющей оси в специально предусмотренных местах. Этот тип опоры для труб используется в тех трубопроводах, где необходимо компенсировать сезонные колебания температуры и – как следствие – сезонного расширения и сужения трубы.

Подобные опоры для труб обеспечивают неподвижность и устойчивость всей системы, компенсируют продольные перемещения, обусловленные деформациями трубопровода под действием разных температур. Подвижная или скользящая опора имеет конструкцию, состоящую из основания – это может быть уголок либо швеллер, металлических держателей для трубы полукруглой формы, прокладки, гайки и болты обеспечивают надёжное крепление держателей.
Подвижные опоры бывают жесткими, упругими и постоянного усилия. Жесткие опоры, в свою очередь, делятся на направляющие опоры, на жесткие подвески и опоры скольжения. Опоры скольжения не допускают движений вертикально вниз. Направляющие опоры ограничивают движение трубопровода вниз и в определенном направлении по горизонтали. Более всего система трубопровода подвижна, если имеет в качестве опоры жесткие подвески.
Упругие опоры имеют такую жесткость только при вертикальном движении трубы, при этом чем больше нагрузка на опору, тем больше смещение трубы. Опора постоянного усилия выдерживает постоянную нагрузку вне зависимости от движения трубопровода.

Опора скользящая перед использованием обычно подвергается окрашиванию в несколько слоев грунтом или грунт-эмалью. Для большей надежности можно нанести специальное порошковое или цинковое покрытие.
В основном скользящие опоры для труб выполнены их углеродистой стали. Если среда, в которой будет функционировать трубопровод, имеет низкую температуру, используют низколегированную сталь.
Существует несколько видов скользящих опор. По типу конструкции опора скользящая может быть на кронштейнах, диэлектрической, хомутовой, катковой, шариковой.
Для снижения трения между основой опоры и ее поверхностью при движении трубопровода используют роликовые (катковые) опоры, имеющие подвижные катки.
Для труб, изготовленных из углеродистой и низкоуглеродистой стали, используют диэлектрические опоры. Электрическая изоляция обеспечивается за счет использования листового паронита – специального материала, являющегося смесью каучука, асбеста и порошковых ингредиентов.

В том случае, если от опоры требуется нестандартное решение крепежа, используются шариковые опоры из стали. Шариковые опоры позволяют трубам перемещаться на небольшое расстояние как по продольной оси, так и по поперечной. В связи с этим этот вид опор, как правило, применяют на электростанциях или тепловых сетях. Шариковая опора считается довольно долговечной деталью, однако это зависит от качества материала, из которого она сделана. Это объясняется тем, что на подвижные элементы шариковой опоры приходится значительная часть нагрузки.

При конструировании системы трубопровода необходимо заранее предусмотреть расстояние между несколькими различными скользящими опорами. В каждом отдельном случае это просчитывается отдельно, так как очень многое зависит от самой конструкции, от ее длины, диаметров и материала изготовления труб, характеристик опор и т.п.
В компании ООО "МехИнТех" можно приобрести опоры для труб разного типа, применяемые в строительстве трубопроводов.
